۱. پیشگفتار و اهمیت راهبردی آب‌بندی در سازه‌های سوله‌ای
تعمیرات آب بندی سقف سوله، سوله‌های صنعتی، انباری و تولیدی به‌عنوان یکی از پرکاربردترین تیپولوژی‌های سازه‌ای در بخش لجستیک و صنعت، عمدتاً دارای پوشش‌های سقفی با دهانه‌های گسترده، شیب‌های ملایم و سامانه‌های باربر فلزی یا بتنی پیش‌ساخته هستند. در این سازه‌ها، سقف نه‌تنها نقش پوشش‌دهنده و محافظت از فضای درونی در برابر عوامل جوی را ایفا می‌کند، بلکه به‌مثابه یک غشای چندلایه عملکردی، باید در برابر بارهای گرمایی، رطوبتی، شیمیایی و مکانیکی مقاومت نشان دهد.
نقص در سامانه آب‌بندی سقف سوله، پیامدهایی فراتر از یک نشتی ساده دارد؛ نفوذ رطوبت به درون سازه می‌تواند منجر به خوردگی پیشرفته اعضای فلزی باربر از جمله خرپاها و تیرک‌های نگهدارنده ورق، کاهش مقاومت مکانیکی اتصالات، تخریب عایق‌های گرمایی و صوتی و در نهایت توقف خط تولید و خسارات اقتصادی سنگین شود. از این‌رو، تعمیرات آب‌بندی سقف سوله نباید به‌صورت یک اقدام واکنشی و موقت تلقی شود، بلکه باید در چارچوب یک برنامه نگهداری پیشگیرانه و بر اساس تحلیل‌های مهندسی دقیق اجرا گردد.
این متن با رویکردی کاملاً تخصصی، به بررسی جامع فرآیندهای عیب‌یابی، انتخاب مصالح، طراحی جزئیات اجرایی و کنترل کیفیت در پروژه‌های تعمیر آب‌بندی سقف سوله می‌پردازد.
۲. شناخت ساختار سقف سوله و مصالح پوششی رایج
برای طراحی یک سامانه تعمیراتی کارآمد، شناخت دقیق ساختار سقف و رفتار مصالح تحت بارهای محیطی ضروری است. سقف‌های سوله معمولاً به سه دسته اصلی تقسیم می‌شوند که هر یک ویژگی‌های خاص خود را در زمینه آب‌بندی و تعمیر دارند.
الف) سقف‌های فلزی با ورق‌های روکش‌دار با فلز روی:
این نوع پوشش به دلیل وزن کم، سرعت اجرا و انعطاف‌پذیری در طراحی، بیشترین کاربرد را در سوله‌های صنعتی دارد. ورق‌های ذوزنقه‌ای یا موج‌دار با ضخامت چهار دهم تا هشت دهم میلی‌متر، بر روی تیرک‌های فرعی فولادی با مقطع سی یا زد نصب می‌شوند. مشکل اصلی در این سامانه، تمرکز تنش در محل اتصالات پیچ و مهره، درزهای طولی و عرضی ورق‌ها و نقاط اتصال به سازه اصلی در نوک و لبه سقف است. همچنین، در نقاطی که پوشش محافظ سطحی آسیب دیده، فرآیند زنگ‌زدگی به سرعت آغاز می‌شود.
ب) سقف‌های پانل‌های دولایه با مغزه عایق:
این پانل‌ها از دو لایه ورق فلزی با هسته عایق از جنس فوم سخت پلی‌استایرن، فوم سخت اوره‌ای یا الیاف معدنی تشکیل شده‌اند. اگرچه مقاومت گرمایی بالایی دارند، اما درزهای میان پانل‌ها و محل اتصال به دیوار یا سازه فلزی، نقاط بحرانی نفوذ آب هستند. همچنین، آسیب فیزیکی به لایه بیرونی می‌تواند منجر به نفوذ رطوبت به مغزه عایق و تخریب ساختار سلولی آن و در نتیجه از دست رفتن خاصیت عایق‌کاری شود.
ج) سقف‌های بتنی پیش‌ساخته یا درجا:
در سوله‌های با دهانه متوسط و بارهای سنگین، از دال‌های بتنی مسلح یا پیش‌تنیده استفاده می‌شود. در این حالت، مشکل اصلی ترک‌های انقباضی، ترک‌های گرمایی و نفوذپذیری بتن در برابر یون‌های کلر و سولفات است. بتن در صورت عدم اجرای مناسب پوشش محافظ، در برابر چرخه‌های یخ‌زدگی و ذوب نیز آسیب‌پذیر است.
علاوه بر پوشش اصلی، عناصر جانبی مانند نورگیرهای سقفی، دودکش‌های تهویه، دریچه‌های دسترسی، سامانه‌های جمع‌آوری آب باران شامل ناودان‌ها و لوله‌های تخلیه و درزهای انبساط گرمایی نیز باید در فرآیند عیب‌یابی و تعمیر لحاظ شوند؛ زیرا اغلب نشتی‌ها از همین نقاط آغاز می‌شوند.
۳. سازوکارهای تخریب و عوامل مؤثر بر شکست آب‌بندی
تخریب سامانه آب‌بندی در سقف سوله یک فرآیند چندعاملی است که معمولاً تحت تأثیر تعامل عوامل فیزیکی، شیمیایی و مکانیکی رخ می‌دهد. شناخت این سازوکارها برای انتخاب راهکار تعمیراتی صحیح و پایدار حیاتی است.
۳.۱. تنش‌های گرمایی و انبساط-انقباض:
سقف‌های فلزی در معرض تابش مستقیم خورشید، دمای سطحی آن‌ها می‌تواند در طول روز به بیش از هفتاد درجه سانتی‌گراد برسد و در شب به دماهای پایین‌تر سقوط کند. این نوسانات دمایی شدید باعث انبساط و انقباض مکرر ورق‌ها و اتصالات می‌شود. اگر سامانه آب‌بندی از انعطاف‌پذیری کافی برخوردار نباشد، در محل درزها و اتصالات، ترک‌های ریز ایجاد شده و مسیر نفوذ آب فراهم می‌شود. این پدیده به‌ویژه در مناطق با اختلاف دمای روز و شب بالا تشدید می‌گردد.
۳.۲. خوردگی گالوانیک و اکسیداسیون:
در نقاطی که دو فلز ناهمجنس در تماس هستند، یا در محل تجمع آب و رطوبت همراه با نمک‌های موجود در هوا به‌ویژه در مناطق صنعتی و ساحلی، فرآیند خوردگی الکتروشیمیایی تسریع می‌شود. خوردگی نه‌تنها ضخامت ورق را کاهش می‌دهد، بلکه با ایجاد زبری و ناهمواری سطح، چسبندگی پوشش‌های آب‌بندی را مختل می‌کند و زمینه‌ساز نفوذ رطوبت به زیر پوشش می‌شود.
۳.۳. فرسایش نوری و اکسیداسیون پلیمری:
پوشش‌های قیری و برخی غشاهای پلیمری در معرض پرتو فرابنفش خورشیدی دچار تجزیه زنجیره‌های پلیمری و از دست دادن انعطاف‌پذیری می‌شوند. این پدیده که به آن پیری نوری گفته می‌شود، منجر به ترک‌خوردگی سطحی، پوسته‌شدن و کاهش مقاومت کششی می‌گردد و در نهایت غشا خاصیت آب‌بندی خود را از دست می‌دهد.
۳.۴. بارهای مکانیکی و ارتعاشات:
حرکت سازه تحت بار باد به‌ویژه بار بالابرنده باد، ارتعاشات ناشی از ماشین‌آلات سنگین درون سوله و حتی بار برف و باران سنگین، می‌تواند باعث جابجایی نسبی اعضای سازه و در نتیجه پارگی غشاهای آب‌بندی یا جداشدگی درزگیرها شود. در سوله‌هایی که دارای جرثقیل سقفی هستند، ارتعاشات مداوم بر نقاط اتصال فشار مضاعف وارد می‌کند.
۳.۵. خطاهای اجرایی اولیه:
عدم رعایت شیب مناسب برای تخلیه آب، استفاده از مصالح نامرغوب، عدم اجرای لایه زیرین چسبان، ضخامت ناکافی پوشش و عدم توجه به جزئیات درزهای انبساط از عوامل اصلی شکست زودرس سامانه هستند. در بسیاری از موارد، نشتی نه به دلیل فرسودگی طبیعی، بلکه به دلیل اجرای نادرست اولیه رخ می‌دهد.
۴. روش‌های عیب‌یابی و بازرسی فنی
قبل از هرگونه اقدام تعمیراتی، باید یک بازرسی جامع و مستند انجام شود. این فرآیند شامل مراحل زیر است که هر یک نقش مکمل یکدیگر را ایفا می‌کنند.
۴.۱. بازرسی چشمی دقیق:
بررسی دقیق سطح سقف از نزدیک و با استفاده از بالابرهای ایمن یا پرنده‌های بدون سرنشین صنعتی. در این مرحله، نقاط تجمع آب، ترک‌ها، زنگ‌زدگی، جداشدگی درزگیرها، تغییر رنگ پوشش و آسیب‌های فیزیکی شناسایی می‌شوند. ثبت دقیق مختصات با سامانه موقعیت‌یابی و عکاسی با وضوح بالا برای مستندسازی و مقایسه با وضعیت پس از تعمیر ضروری است.
۴.۲. آزمون غرقابی:
در سقف‌های مسطح بتنی، با ایجاد حوضچه‌های موقت آب به عمق پنج تا ده سانتی‌متر به مدت بیست و چهار تا چهل و هشت ساعت و بررسی نفوذ از زیر سقف، محل دقیق نشتی مشخص می‌شود. این روش ساده اما بسیار کارآمد برای شناسایی نقاط ضعف غشاهای مایع و درزهای بتنی است.
۴.۳. تصویربرداری گرمایی:
با استفاده از دوربین‌های گرمایی، نقاطی که رطوبت در آن‌ها نفوذ کرده و خاصیت گرمایی متفاوتی دارند به دلیل ظرفیت گرمایی بالاتر آب نسبت به هوا و مصالح خشک، به‌صورت نقاط سرد یا گرم در تصویر نمایان می‌شوند. این روش برای شناسایی نشتی‌های پنهان در پانل‌های دولایه و سقف‌های چندلایه بسیار کارآمد است و امکان تشخیص دقیق محل آسیب را بدون تخریب سطح فراهم می‌کند.
۴.۴. آزمایش نفوذپذیری و اندازه‌گیری رطوبت:
استفاده از دستگاه‌های اندازه‌گیری رطوبت بتن و آزمایش‌های آزمایشگاهی بر روی نمونه‌های برداشته‌شده از پوشش، برای ارزیابی میزان اشباع و نفوذپذیری مصالح. در بتن، اگر میزان رطوبت بیش از حد مجاز باشد، اجرای پوشش جدید بدون خشک‌سازی مناسب منجر به جداشدگی و حباب‌زدگی خواهد شد.
۴.۵. بازرسی فراصوتی:
برای بررسی ضخامت باقی‌مانده ورق‌های فلزی در نقاط خورده‌شده و ارزیابی یکپارچگی سازه‌ای اتصالات، استفاده از دستگاه‌های فراصوتی کاربرد دارد. این روش غیرمخرب امکان اندازه‌گیری دقیق ضخامت ورق بدون نیاز به برش را فراهم می‌کند.
۵. مصالح و سامانه‌های آب‌بندی در تعمیرات تخصصی
انتخاب سامانه آب‌بندی باید بر اساس نوع بستر، شرایط اقلیمی، بارهای مکانیکی و عمر مفید مورد انتظار که معمولاً ده تا بیست سال است انجام شود. در ادامه به بررسی سامانه‌های اصلی پرداخته می‌شود.
۵.۱. غشاهای قیری مسلح:
این غشاها که معمولاً با پلیمرهای اصلاح‌کننده مانند استایرن-بوتادین یا پلی‌پروپیلن اصلاح شده‌اند، در دو نوع خودچسب و حرارتی موجودند. در تعمیرات سقف سوله، غشاهای اصلاح‌شده با استایرن-بوتادین به دلیل انعطاف‌پذیری در دماهای پایین و مقاومت در برابر ترک‌خوردگی، ترجیح داده می‌شوند. ضخامت استاندارد برای این کاربرد چهار تا پنج میلی‌متر با لایه تقویت‌کننده از الیاف شیشه یا پلی‌استر است. این غشاها با حرارت یا چسب حرارتی نصب شده و لبه‌ها حداقل ده سانتی‌متر هم‌پوشانی دارند.
۵.۲. پوشش‌های مایع رزینی:
این سامانه‌ها شامل رزین‌های دو بخشی سخت‌شونده با رطوبت از خانواده اوره، رزین‌های اکریلیکی انعطاف‌پذیر و پوشش‌های ترکیبی رزینی-سیمانی هستند. مزیت اصلی آن‌ها، ایجاد یک غشای یکپارچه بدون درز و قابلیت پوشش‌دهی پیچیده‌ترین هندسه‌ها مانند اتصالات لوله‌ها و نورگیرها است. در تعمیرات سوله، پوشش‌های رزینی با درصد جامد بالا و مقاومت در برابر پرتو فرابنفش و مواد شیمیایی، انتخاب ایده‌آلی هستند. ضخامت اجرای معمول بین یک و نیم تا دو و نیم میلی‌متر در دو یا سه لایه است.
۵.۳. سامانه‌های رزینی سخت برای تزریق:
برای بسترهای بتنی با ترک‌های فعال، استفاده از رزین‌های سخت‌شونده دو بخشی با گرانروی پایین برای تزریق و پر کردن ترک‌ها ضروری است. پس از آن، می‌توان از پوشش‌های رزینی-سیمانی که ترکیبی از مقاومت مکانیکی بتن و انعطاف‌پذیری رزین هستند، استفاده کرد. این سامانه برای سقف‌هایی که در معرض حرکت سازه‌ای هستند بسیار مناسب است.
۵.۴. درزگیرهای خمیری انعطاف‌پذیر:
در درزهای انبساط و اتصالات، استفاده از درزگیرهای خمیری از خانواده اوره یا سیلیس با مدول کشسانی مناسب الزامی است. این درزگیرها باید با لایه زیرین چسبان مخصوص و نوار پشتیبان از جنس مواد پلاستیکی نرم نصب شوند تا حرکت سازه را بدون پارگی تحمل کنند.
۵.۵. پوشش‌های نانوفناوری و دفع‌کننده آب:
در سال‌های اخیر، پوشش‌های حاوی ذرات سیلیس در مقیاس ریز و ترکیبات دفع‌کننده آب بر پایه سیلان برای ایجاد خاصیت دفع آب بر روی سطوح بتنی و فلزی بدون ایجاد غشای ضخیم، مورد توجه قرار گرفته‌اند. این پوشش‌ها بیشتر به‌عنوان لایه محافظ تکمیلی و نه سامانه اصلی آب‌بندی، کاربرد دارند و عمر مفید پوشش اصلی را افزایش می‌دهند.
۶. فرآیند اجرایی تعمیرات آب‌بندی: گام به گام
اجرای موفق یک پروژه تعمیر آب‌بندی نیازمند رعایت دقیق مراحل فنی و کنترل کیفیت در هر مرحله است.
۶.۱. آماده‌سازی بستر:
این مرحله حیاتی‌ترین بخش فرآیند است. برای سطوح فلزی، باید زنگ‌زدگی و آلودگی‌ها با روش‌های ماسه‌پاشی با فشار هوا تا درجه پاکی مناسب یا حداقل با برس‌های سیمی مکانیکی و حلال‌های مناسب پاک‌سازی شوند. برای سطوح بتنی، باید لایه‌های سست، روغن و گرد و غبار با آب فشار قوی یا فرز مکانیکی برداشته شده و سطح به درجه زبری مناسب برسد. رطوبت بستر باید کمتر از چهار درصد برای پوشش‌های رزینی سخت و طبق دستورالعمل سازنده برای پوشش‌های اوره‌ای باشد.
۶.۲. ترمیم سازه‌ای و رفع نقص‌های فیزیکی:
قبل از اعمال پوشش آب‌بندی، باید خوردگی‌های شدید در ورق‌های فلزی با برش و جایگزینی ورق‌های جدید یا جوشکاری ورق‌های تقویتی اصلاح شوند. ترک‌های بتنی با تزریق رزین سخت یا رزین انعطاف‌پذیر پر شوند. اتصالات شل شده باید با پیچ و مهره‌های جدید روکش‌دار و واشرهای آب‌بندی محکم گردند.
۶.۳. اجرای لایه زیرین چسبان:
استفاده از لایه زیرین چسبان مناسب با بستر برای ایجاد چسبندگی اولیه و جلوگیری از نفوذ رطوبت به زیر پوشش، الزامی است. برای فلز، لایه زیرین بر پایه رزین‌های سخت با افزودنی ضدزنگ و برای بتن، لایه زیرین رزینی نفوذکننده توصیه می‌شود.
۶.۴. اجرای سامانه اصلی آب‌بندی:
در سامانه‌های غشای قیری، نصب با حرارت یا چسب حرارتی انجام شده و لبه‌ها حداقل ده سانتی‌متر هم‌پوشانی داشته باشند. در سامانه‌های مایع، لایه نخست با غلتک یا پاشش بدون هوا اعمال شده و پس از خشک‌شدن اولیه. لایه دوم و در صورت نیاز لایه سوم با جهت عمود بر لایه قبلی اجرا می‌شود. در نقاط بحرانی مانند درزها، گوشه‌ها و محل اتصال لوله‌ها، باید از نوار تقویت‌کننده از جنس الیاف شیشه یا پلی‌استر در درون پوشش استفاده شود.
۶.۵. جزئیات اجرایی در نقاط حساس:
در محل درزهای انبساط، باید سامانه آب‌بندی به‌گونه‌ای طراحی شود که حرکت سازه‌ای را تحمل کند. این کار معمولاً با استفاده از غشاهای رزینی انعطاف‌پذیر با ضخامت بیشتر و نصب نوارهای انعطاف‌پذیر در دو طرف درز انجام می‌شود. در محل اتصال سقف به دیوار جانبی، باید یک لایه آب‌بند عمودی با ارتفاع دست‌کم سی سانتی‌متر اجرا شده و با پوشش اصلی یکپارچه شود.

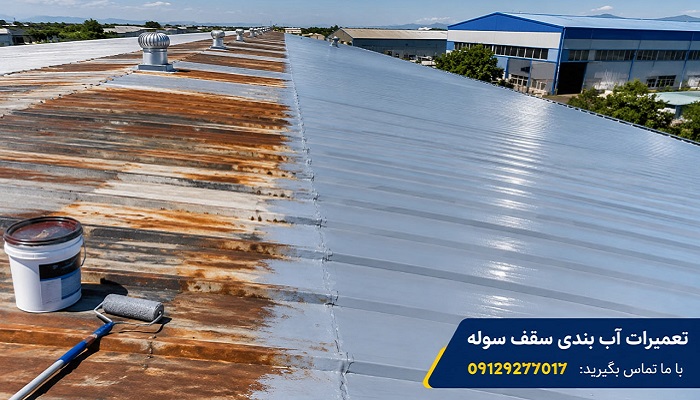

۶.۶. اجرای لایه محافظ نهایی:
در سامانه‌های رزینی مایع، اجرای یک لایه نهایی مقاوم در برابر پرتو فرابنفش با رنگ روشن مانند سفید یا خاکستری روشن برای کاهش جذب گرما و افزایش طول عمر پوشش، توصیه می‌شود.
۷. ملاحظات گرمایی، عایق‌کاری و مدیریت رطوبت
آب‌بندی سقف سوله نباید به‌صورت جداگانه از سامانه عایق گرمایی و بخاربند در نظر گرفته شود. در سوله‌هایی که دارای سامانه تهویه مطبوع یا سردخانه هستند، اختلاف دمای درون و بیرون می‌تواند منجر به تشکیل نقطه شبنم در درون پوشش سقف شود. اگر بخار آب نتواند از سازه خارج شود، در درون پوشش تجمع یافته و منجر به تخریب عایق و خوردگی فلزات می‌شود.
در این موارد، باید از سامانه‌های دولایه استفاده کرد که در آن، یک لایه عایق گرمایی از جنس فوم سخت اوره‌ای یا الیاف معدنی با دانسیته مناسب بر روی بستر نصب شده و سپس سامانه آب‌بندی بر روی آن اجرا می‌شود. همچنین، در مناطق با رطوبت نسبی بالا، استفاده از بخاربندهای مناسب با نرخ انتقال بخار آب پایین در زیر عایق، ضروری است.
در تعمیرات، اگر عایق گرمایی موجود دچار اشباع رطوبت شده باشد، باید کاملاً برداشته و با مصالح جدید جایگزین شود؛ زیرا عایق مرطوب نه‌تنها کارایی گرمایی خود را از دست داده، بلکه وزن اضافی بر سازه تحمیل کرده و محیط مناسبی برای رشد میکروارگانیسم‌ها فراهم می‌کند.
۸. کنترل کیفیت، آزمون‌های میدانی و ضوابط اجرایی
کنترل کیفیت در پروژه‌های آب‌بندی باید در سه سطح انجام شود: کنترل مصالح ورودی، کنترل فرآیند اجرا و کنترل نهایی محصول.
۸.۱. آزمون‌های میدانی پس از اجرا:
پس از اتمام اجرا و گذشت زمان خشک‌شدن کامل که برای پوشش‌های اوره‌ای معمولاً هفت روز و برای رزین‌های سخت دو بخشی سه تا هفت روز است، باید آزمایش‌های زیر انجام شود:
- آزمون غرقابی: پر کردن سطح با آب به مدت چهل و هشت ساعت و بررسی عدم نفوذ از زیر.
- آزمون چسبندگی با کشش عمودی: بر اساس ضوابط فنی بین‌المللی، اندازه‌گیری مقاومت چسبندگی پوشش به بستر. مقدار قابل قبول معمولاً بیش از یک و نیم مگاپاسکال برای فلز و بیش از یک مگاپاسکال برای بتن است.
- آزمون ضخامت: اندازه‌گیری ضخامت لایه مرطوب و خشک با استفاده از دستگاه‌های مغناطیسی برای بستر فلزی یا دستگاه‌های فراصوتی برای بستر بتنی.
۸.۲. ضوابط ایمنی و استانداردها:
اجرای این پروژه‌ها باید بر اساس ضوابط فنی بین‌المللی مربوط به غشاهای قیری مسلح، پوشش‌های رزینی مایع و دستورالعمل‌های سازنده مصالح انجام شود. همچنین، رعایت مقررات ایمنی کار در ارتفاع برای جلوگیری از حوادث سقوط الزامی است. استفاده از تجهیزات حفاظت فردی مناسب مانند کمربند ایمنی، کلاه ایمنی و کفش‌های ضدلغزش در تمام مراحل کار ضروری است.
۹. نگهداری پیشگیرانه و برنامه‌ریزی دوره‌ای تعمیرات
پس از اتمام پروژه تعمیر، باید یک برنامه نگهداری دوره‌ای تدوین شود. بازرسی‌های چشمی باید هر شش ماه یک‌بار به‌ویژه پس از فصل بارندگی و پیش از فصل سرد انجام شود. تمیز کردن منظم ناودان‌ها و دریچه‌های تخلیه آب برای جلوگیری از تجمع آب که یکی از عوامل اصلی تخریب پوشش‌هاست، ضروری است. همچنین، بررسی مجدد درزگیرها و پوشش‌های محافظ در نقاط حرکت‌دار سازه باید سالانه انجام شود.
در سوله‌های با عمر بالای بیست سال، توصیه می‌شود هر پنج سال یک‌بار، آزمایش‌های غیرمخرب بر روی بخش‌هایی از پوشش و سازه فلزی انجام شود تا روند فرسایش پیش از بروز نشتی شناسایی و اصلاح گردد. ثبت دقیق سوابق تعمیرات و بازرسی‌ها در یک دفترچه فنی سازه، امکان برنامه‌ریزی بهتر برای تعمیرات آینده و ارزیابی عمر باقی‌مانده سامانه را فراهم می‌کند.
۱۰. جمع‌بندی و توصیه‌های فنی پایانی
تعمیرات آب‌بندی سقف سوله یک فرآیند مهندسی پیچیده است که نیازمند درک عمیق از رفتار مصالح، سازوکارهای تخریب و فناوری‌های نوین پوشش‌دهی است. موفقیت در این پروژه‌ها نه در انتخاب یک محصول خاص، بلکه در یکپارچگی فرآیند از مرحله عیب‌یابی دقیق، آماده‌سازی حرفه‌ای بستر، انتخاب سامانه متناسب با شرایط محیطی، اجرای دقیق جزئیات و در نهایت کنترل کیفیت مستمر نهفته است. استفاده از سامانه‌های مایع رزینی و غشاهای قیری اصلاح‌شده با فناوری‌های نوین، در کنار رعایت ضوابط فنی بین‌المللی، می‌تواند عمر مفید سقف را به‌طور چشمگیری افزایش داده و از خسارات اقتصادی و ایمنی ناشی از نفوذ رطوبت جلوگیری کند.
در نهایت، تأکید بر رویکرد پیشگیرانه و نگهداری دوره‌ای، کلید حفظ عملکرد بلندمدت سازه‌های سوله‌ای در محیط‌های صنعتی چالش‌برانگیز امروزی است. مهندسان و پیمانکاران تخصصی باید همواره به یاد داشته باشند که آب‌بندی سقف سوله نه یک هزینه، بلکه سرمایه‌گذاری در امنیت سازه، حفظ سرمایه‌های درونی و تداوم تولید است. اجرای دقیق، مستندسازی کامل و پایش مستمر، سه رکن اساسی دستیابی به یک سامانه آب‌بندی پایدار و کارآمد در طول عمر مفید سازه خواهند بود.
